Los colores utilizados en estas señales son el amarillo para el fondo y el negro para orlas, símbolos, letras y/o números. Las excepciones a esta regla son:
● SP-23. Semáforo (amarillo, negro, rojo y verde)
● SP-29. Prevención de pare (amarillo, negro, rojo y blanco)
● SP-33. Prevención de ceda el paso (amarillo, negro, rojo y blanco)
● SP-54. Paso a nivel (blanco y negro)
Para las señales SP-46, SP-46A, SP-46B, SP-47, SP-47A, SP-47B, SP-48, SP-59, SP- 59A y SP-59B debe utilizarse el color amarillo verde fluorescente para el fondo y el negro para las orlas, símbolos, letras y/o números.
[Best_Wordpress_Gallery id=”19″ gal_title=”Preventivas”]
Las señales preventivas deben ubicarse con la debida anticipación del sitio del riesgo a prevenir, de tal manera que los conductores tengan el tiempo de percepción-respuesta (TP-R) adecuado para percibir, identificar, tomar la decisión y ejecutar con seguridad la maniobra que la situación requiere. La distancia desde la señal preventiva al peligro que ésta advierte debe ser en función de la velocidad límite o la del percentil 85, de las características de la vía, de la complejidad de la maniobra a efectuar y del cambio de velocidad requerido para realizar la maniobra con seguridad.
La Tabla 2.3-1, Guía para la ubicación de las Señales Preventivas, entrega recomendaciones para la localización de estas señales, debiendo estas distancias ser ajustadas por el diseñador o interventor, según cada situación en particular. Estas señales preventivas no deben ser instaladas con demasiada anticipación, ya que los conductores, por otras distracciones, pueden olvidar la situación señalizada.
Ubicación de las Señales de Prevención
Las señales de prevención deben ubicarse con la debida anticipación, de tal manera que los conductores tengan el tiempo adecuado para percibir, identificar, tomar la decisión y ejecutar con seguridad la maniobra que la situación requiere. Este puede variar de 3 segundos, en el caso de las señales de prevención más sencillas, como CURVA A LA DERECHA, PENDIENTE FUERTE DE BAJADA, etc., hasta 10 segundos en el caso de señales sobre situaciones complejas como CRUCES FERROVIARIOS, BIFURCACIONES Y CONVERGENCIAS, etc.
Por lo tanto, la distancia requerida entre la señal y la situación que advierte queda determinada por la velocidad máxima permitida en la vía y el tiempo a que se refiere el párrafo anterior (distancia mínima = velocidad máxima x tiempo de reacción). Dicha distancia puede ser ajustada, dependiendo de factores tales como la geometría de la vía, accesos y calles de servicio, visibilidad, tránsito y otros, pero en ningún caso podrá ser menor a 30 m.
Lo anterior, sin perjuicio de las distancias mínimas establecidas más adelante para casos específicos.
En el caso especial de las señales que advierten sobre restricciones en la zona de obras, que afectan solo a cierto tipo de vehículos, ellas deben ubicarse antes del empalme con la ruta alternativa o desvío que evita la restricción o antes del lugar donde un vehículo afectado por la limitación pueda girar en “U”. Dicha ruta alternativa debe contar con señalización informativa que permita a los conductores retomar la vía original sin dificultad. En la Figura 4-6 se esquematiza esta situación.
[Best_Wordpress_Gallery id=”21″ gal_title=”Preventivas en Obras”]
Las señales reglamentarias tienen por finalidad notificar a los usuarios de las vías las prioridades en el uso de las mismas, así como las limitaciones, prohibiciones, restricciones, obligaciones y autorizaciones existentes.
Su violación acarrea las sanciones previstas en el Código Nacional de Tránsito Terrestre.
Clasificación
De acuerdo con su función, las señales reglamentarias se clasifican en:
● De prioridad
● De prohibición
♦ Prohibición de maniobras y giros
♦ Prohibición de paso por clase de vehículo
♦ Otras prohibiciones
● De restricción
● De obligación
● De autorización
Para facilitar el uso de este Manual, las señales reglamentarias se muestran en los literales a, b, c y d de la Figura 2.2-1
Características
Forma y Color
La mayoría de las señales reglamentarias tienen forma circular, pero se acepta que se inscriban en un rectángulo cuando llevan leyenda adicional, la cual debe ser clara y concisa. Se exceptúan las señales PARE SR-01, CEDA EL PASO SR-02, SENTIDO ÚNICO DE CIRCULACIÓN SR-38 y TRÁNSITO EN AMBOS SENTIDOS SR-39.
Su color de fondo es blanco y excepcionalmente rojo; su orla es roja y excepcionalmente verde o negra, y su símbolo y leyenda negro, blanco y excepcionalmente gris.
En el caso en que se requiera adosar placas informativas que las complementen, éstas deben ser de forma rectangular, fondo blanco, orlas rojas y textos, flechas y números de color negro, y con su ancho no superior al de la señal.
Mensaje
Además de comunicar a los usuarios sobre limitaciones, prohibiciones, restricciones, obligaciones y autorizaciones a través de símbolos, puede ser necesario complementar el mensaje de la señal con una leyenda. Es el caso excepcional de prohibiciones o restricciones sólo para ciertos días o períodos. Cuando ello ocurra, el símbolo debe complementarse con una leyenda que indique el horario y/o días en que rige la reglamentación, señalando, en lo posible, horas enteras del código horario de 24 horas.
[Best_Wordpress_Gallery id=”24″ gal_title=”Reglamentarias”]
Existe un grupo de señales cuya función es informar a los usuarios sobre la oferta de servicios personales o a los automotores que se encuentran disponibles en la vía. Esto es: teléfonos, correos, hospedaje, restaurante, primeros auxilios, venta de combustible, taller, entre otros que se encuentran próximos a la vía, como se muestran en la Figura 2.5.1a así como otras señales de información especial como se indican en la Figura 2.5.1b. En la mayoría de los casos, la ubicación de los servicios es obvia y no requieren señalización. En caso que la información de existencia o ubicación del lugar no sea tan obvia se requiere la instalación de estas señales.
Estas señales son rectangulares, su color de fondo es azul con la simbología pertinente o texto de color blanco, excepto la señal SI-27 cuyo fondo es de color blanco con orla y texto de color negro. Para orientar mejor al conductor pueden contener una flecha blanca o texto con la distancia entre la señal y el servicio, integrado a la señal o con una placa adosada en la parte inferior conservando el mismo patrón de colores de estas señales, así como el mismo ancho de la señal a la que se adosa. Un ejemplo de este caso se presenta en la Figura 2.5-2.
[Best_Wordpress_Gallery id=”26″ gal_title=”Informativas de servicios generales”]
Las señales informativas tienen como propósito orientar y guiar a los usuarios de la vía a través de la zona de obras, entregándoles la información necesaria con suficiente anticipación para que puedan transitar por ella de la forma más segura, simple y directa posible.
Clasificación
Las señales informativas para obras en la vía, de acuerdo con su función, se clasifican en:
a. Señales que guían al usuario a través de un desvío (ITD)
b. Señales que informan sobre carriles de circulación (ITP)
c. Otras (ITO)
Además, se consideran señales informativas para obras en la vía las Señales de Preseñalización (IP), de Dirección (ID) y de Confirmación (IC), que son utilizadas solamente durante la realización de los obras. Con la excepción de su color de fondo, siempre naranja, y de letras y orla negras, las características de diseño y diagramación de estas señales se detallan en el capítulo 2 de este Manual.
En la Figura 4-9 se muestran las señales informativas mencionadas.
[Best_Wordpress_Gallery id=”28″ gal_title=”informativas en obras”]

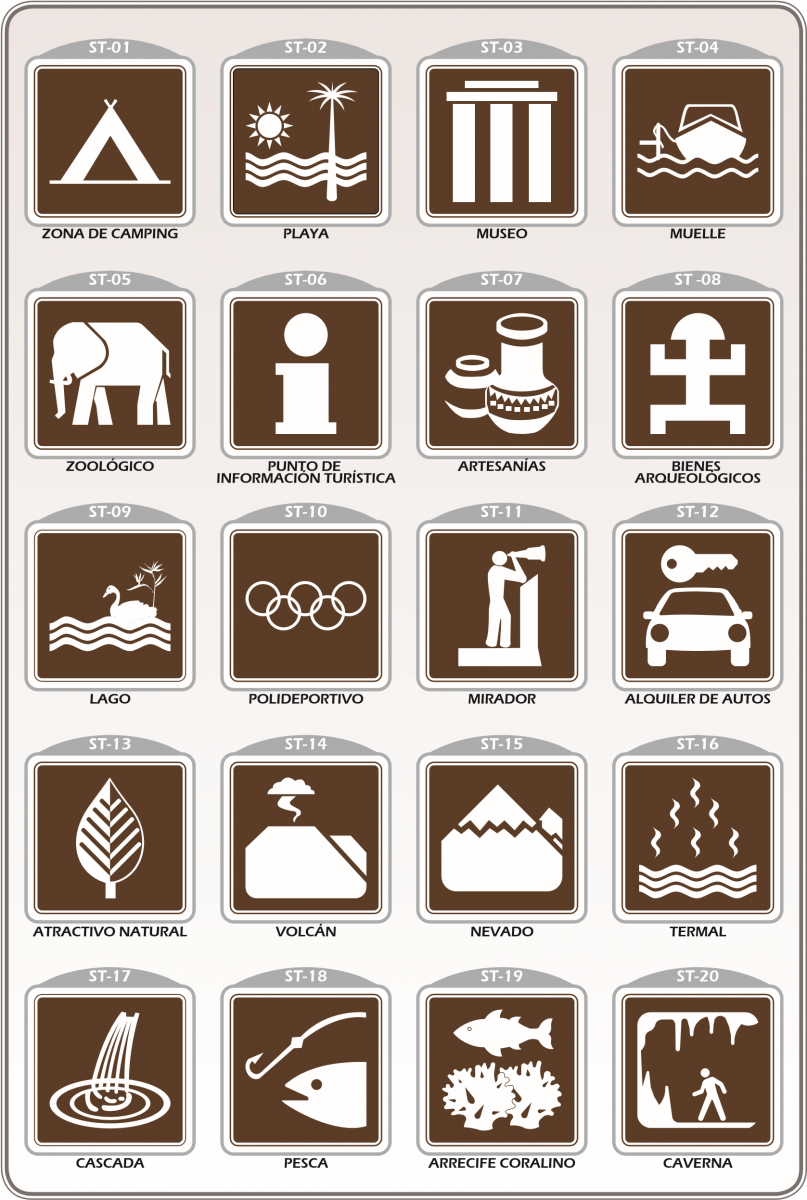

[Best_Wordpress_Gallery id=”30″ gal_title=”informativas turísticas”]
